HTSW-105-07-TM-D - Samtec Inc.

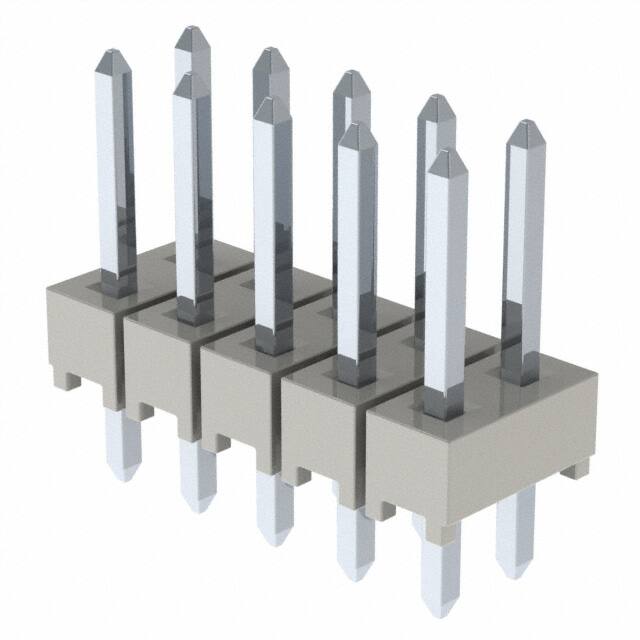

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-HTSW-105-07-TM-D

Hersteller Teil #: HTSW-105-07-TM-D

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: CONN HEADER VERT 10POS 2.54MM

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

HTSW-105-07-TM-D Datenblatt

Attribute

Attribute Value

Factory Lead Time

6 Weeks

Mount

Through Hole

Mounting Type

Through Hole

Contact Shape

Square

Housing Material

Polymer

Contact Finish Mating

Tin

Contact Length-Mating

0.230 5.84mm

Contact Materials

Phosphor Bronze

Insulation Materials

Liquid Crystal Polymer (LCP)

Operating Temperature

-55°C~105°C

Packaging

Bulk

Series

HTSW

Published

2005

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

ECCN Code

EAR99

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

HTS Code

8536.69.40.40

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Current Rating (Amps)

Varies by WireGAuge

Orientation

Straight

Depth

5.02mm

Insulation Height

0.100 2.54mm

Style

Board to Board or Cable

Number of Positions Loaded

All

Pitch - Mating

0.100 2.54mm

Number of Conductors

ONE

Reliability

COMMERCIAL

Row Spacing - Mating

0.100 (2.54mm)

Contact Length - Post

0.100 2.54mm

Shrouding

Unshrouded

Number Of PCB Rows

PCB Contact Pattern

RECTANGULAR

Body Breadth

0.198 inch

UL Flammability Code

94V-0

Housing Color

Natural

Overall Contact Length

0.430 10.92mm

Mating Contact Pitch

0.1 inch

Max Voltage Rating (AC)

550V

Max Current Rating

7.6A

Length

12.7mm

Material Flammability Rating

UL94 V-0

Radiation Hardening

RoHS Status

ROHS3 Compliant

Telefon	Teilenummer	Paket	Beschreibung
	HTSW-105-07-TM-D		CONN HEADER VERT 10POS 2.54MM
	MTLW-105-05-T-D-185		Conn Unshrouded Header HDR 10 POS 2.54mm Solder ST Thru-Hole
	TLW-105-05-T-D		Conn Unshrouded Header HDR 10 POS 2.54mm Solder ST Thru-Hole
	TLW-105-06-T-D		CONN HEADER .100" 10POS DUAL TIN

HTSW-105-07-TM-D Preis
HTSW-105-07-TM-D Verteilers
HTSW-105-07-TM-D Hersteller
HTSW-105-07-TM-D Technische Daten
HTSW-105-07-TM-D PDF
HTSW-105-07-TM-D Datenblätter
HTSW-105-07-TM-D Bild
HTSW-105-07-TM-D Foto
HTSW-105-07-TM-D Teil
HTSW-105-07-TM-D Lagerbestand
HTSW-105-07-TM-D Inventar
HTSW-105-07-TM-D Angebotsanfrage
Kaufen HTSW-105-07-TM-D
HTSW-105-07-TM-D Anfrage
HTSW-105-07-TM-D Onlinebestellung

Suchen Sie nach anderen Teilen wie HTSW1

Index: 0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KYundefined-undefined

Hersteller Teil #:

Produktkategorie:

Hersteller:

Beschreibung: CONN HEADER VERT 10POS 2.54MM

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

Datenblatt

Lagerbestand: 12 Kann sofort geliefert werden

Stückpreis: 0.53567

Menge.	Stückpreis
1+:	$0.53567
10+:	$0.50535
100+:	$0.47674
500+:	$0.44976
1000+:	$0.42430

Zwischensumme: $0.53567
